木造門型リフォームフレームの施工手順



「木造門型リフォームフレーム」なら施工も簡単

「木造門型リフォームフレーム」の設置の前に―
・既存の基礎を型枠として、基礎天端揃えのベタ基礎
もしくは土間コンクリートを施工
・リフォームフレーム柱脚位置にアンカーボルト設置
（1フレーム当り4本〔Ｍ16〕）
・既存の柱、梁はそのまま使用します。
・既存の中柱や筋違いを取り外すときは支保工を行います。

≫施工実例はこちら
　①リフォームフレームによる施工
　②レギュラーフレームによる施工

  「木造門型リフォームフレーム」なら施工も簡単





木造門型リフォームフレームの施工手順

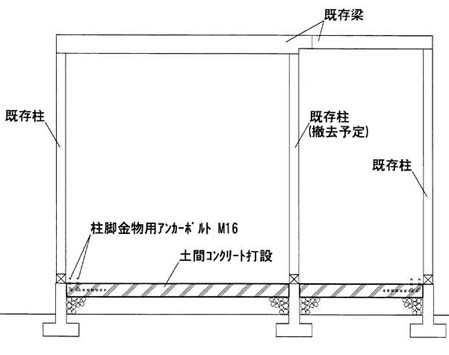

①既存の基礎を型枠として基礎天端そろえのべタ基礎、若しくは土間コンクリートを施工。

②リフォームフレーム柱脚位置にアンカーボルト設置、１Ｆ当り４本(Ｍ16)
木造門型リフォームフレームの施工手順



③既存の柱、梁はそのまま使用します。

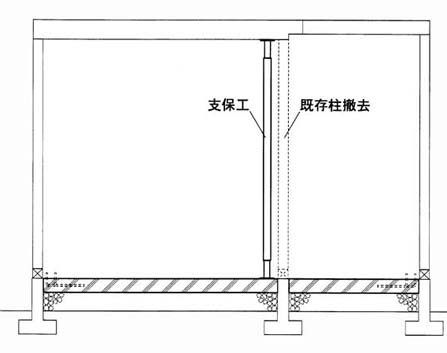

④既存の中柱やスジカイを取外すときは支保工を行う。
木造門型リフォームフレームの施工手順

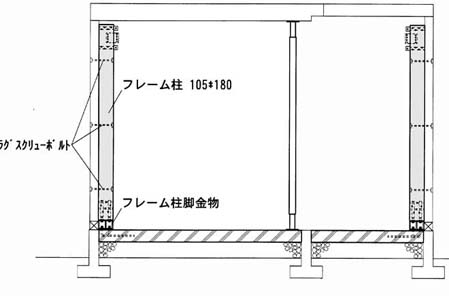

⑤既存の柱にリフォームフレームの柱を取付ける。(ラグスクリューにて@1000)

⑥柱脚のアンカーボルトのナットを本締めする。

⑦取付けたリフォームフレームの柱を利用して、上部既存建物の梁を支える。(クリアランス50mm)
木造門型リフォームフレームの施工手順

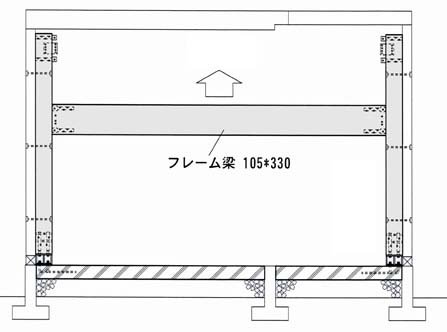

⑧リフォームフレームの梁を下からスライドさせて柱頭部と接合、ドリフトピン計８本打ち込み。
木造門型リフォームフレームの施工手順

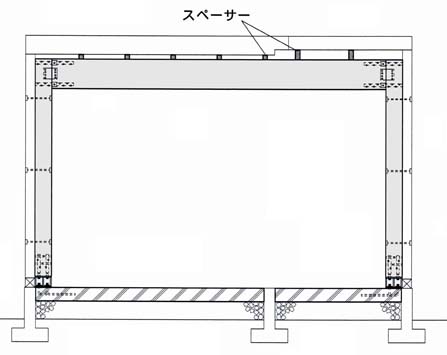

⑨既存梁とのスペース(50mm)の部分にクサビ型スペーサー木片を挿入。
木造門型リフォームフレームの施工手順

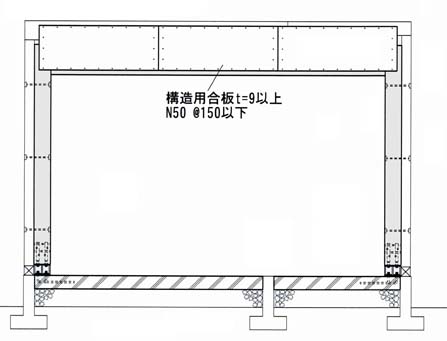

⑩既存梁両側面とリフォームフレームの梁両側面が一体になるように、合板を介して釘打ちにて固定。
